便携式金像测量显微镜
便携式金像测量显微镜
  Detailed description


ReDot-PRO便携式金像测量显微镜集成了安卓操作系统、感光芯片、LED同轴照明光、传感器、微调电机、测量软件、蓄电池、移动平台等功能于一体,最高1500倍放大显微。该款设备无需外接电脑及电源即可随时随地的进行测量与分析。

仪器主要应用于精密金属加工质量检测,无纺布纤维检测等行业。 可以实现X Y Z三维尺寸测量。内置安卓操作系统, WIFI无线图像数据传输模块,配备直观简洁的测量操作APP软件。通过鼠标、遥控操作。配备了USB、WIFI输出接口,可将拍摄图像及测量结果存储至电脑、手机、平板中,支持远程发送及数据打印。

仪器主要特点:

手持式一体化设计,设备体积小巧,方便携带。

安卓系统,无需接外接电脑及电源即可进行测量分析。

7英寸高清触摸屏,测量操作全部通过简单的触摸完成。

高分辨率光学镜头,最高800倍有效光学放大倍率。

准确到微米级的长度、角度、面积等测量功能。

一键式储存,存储图片回放功能、可将图片及测量数据图片同时保存。

内置可蓄电电池,可以连续工作3小时以上。

精细电动聚焦调节。



典型用户:




产品质量标准:


符合中国计量科学研究院院计量用具标准。



硬件特点介绍:


一体化设计、精密电动微调焦


安卓智能操作系统

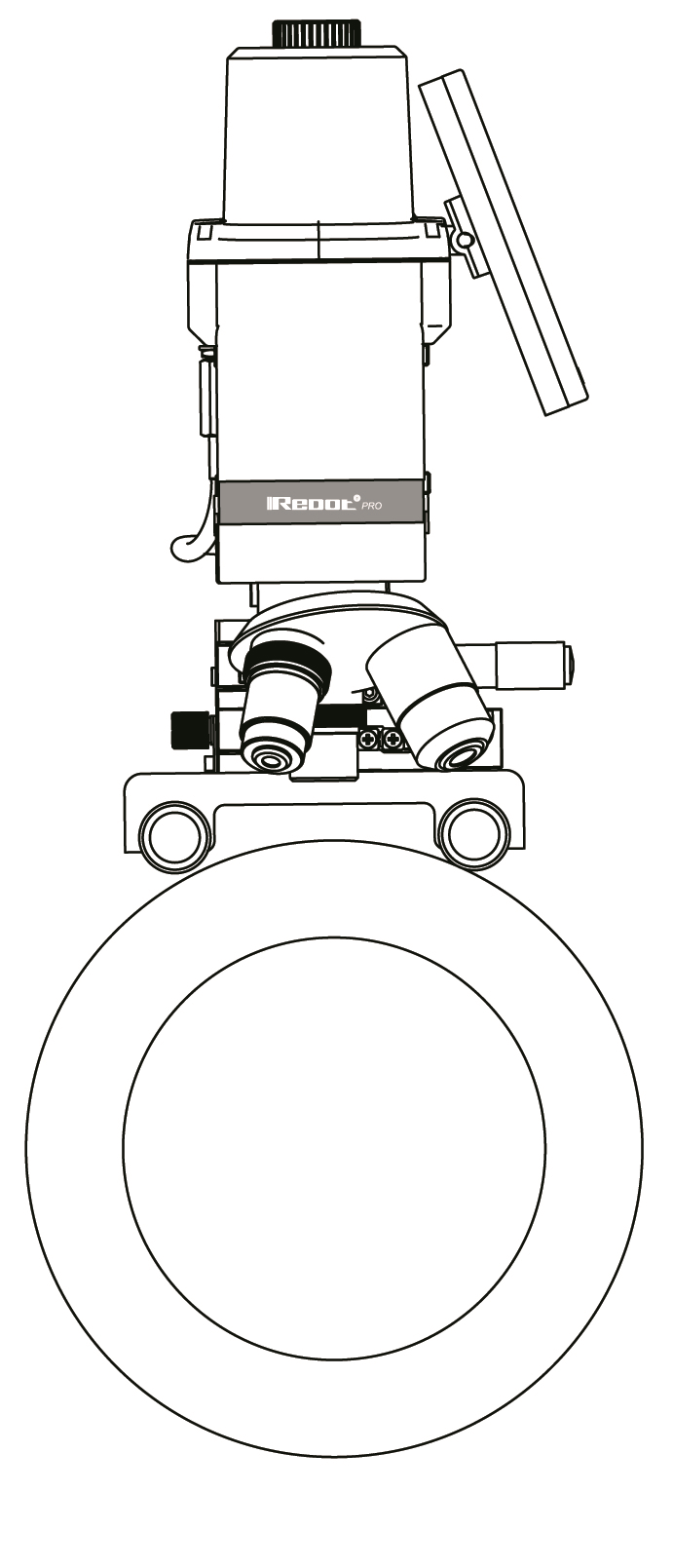

 1.png可更换的圆形支架结构

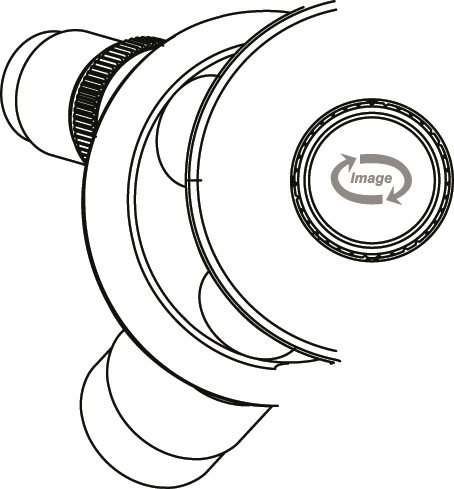

拍摄图像方向旋转结构


支持无线数据传输及USB数据输出


内置8G存储空间,方便数据储存

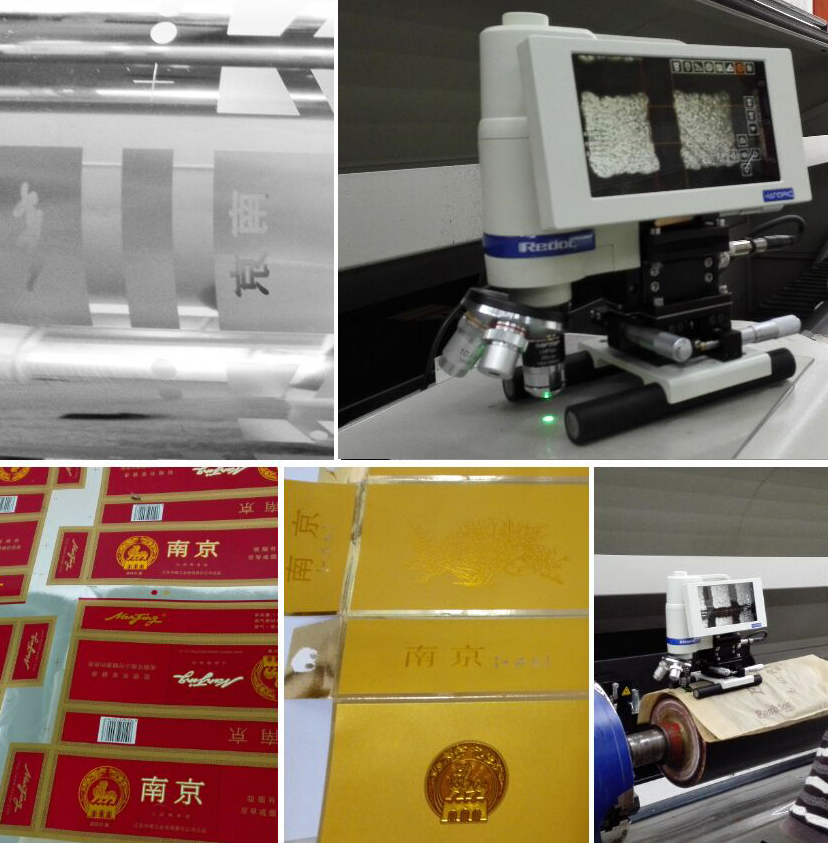

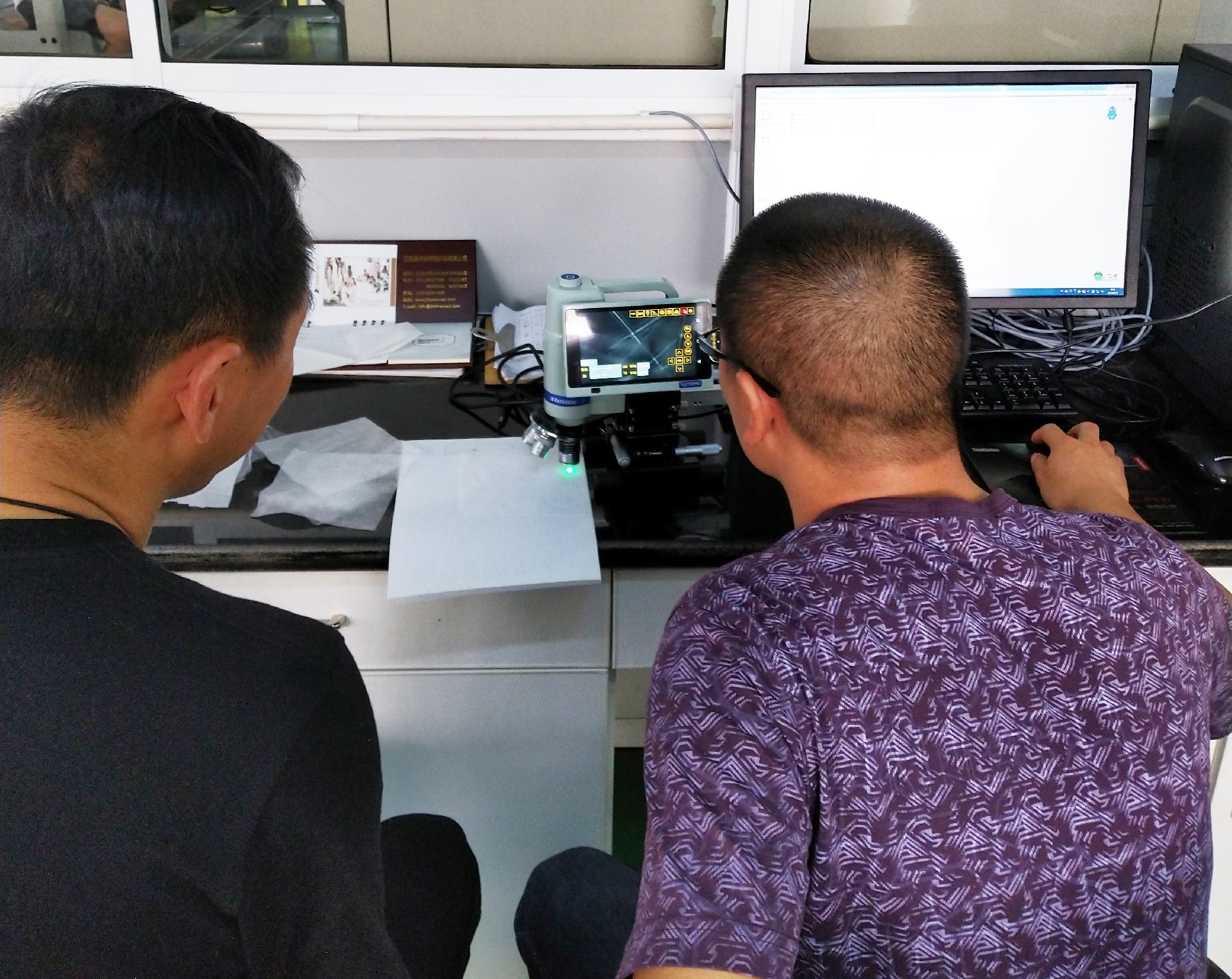

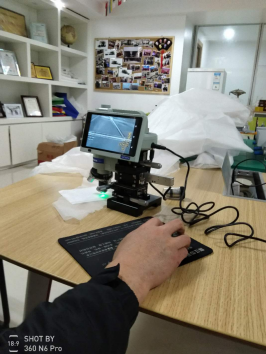

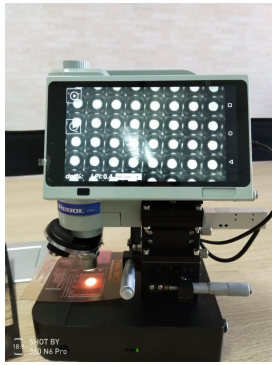

仪器现场图片:

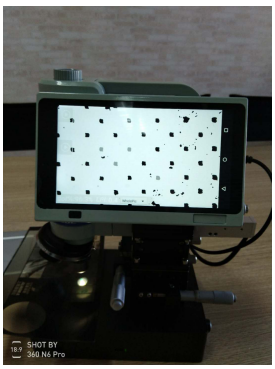

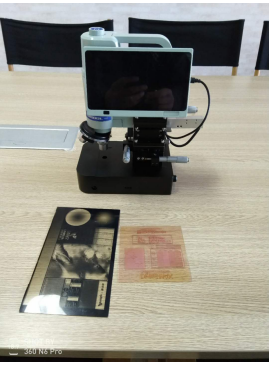

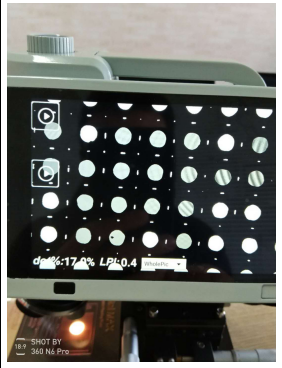

1.png        2.png



内置测量APP软件介绍:

一、 丰富的测量功能:

提供6种常用的测量工具,可精准测量网穴的长度,角度,面积等数据。



直线测量功能图标


角度测量功能图标


面积测量功能图标


平行线测量功能图标


点到线垂直测量功能图标


三点圆测量功能图标





二、支持自标定功能

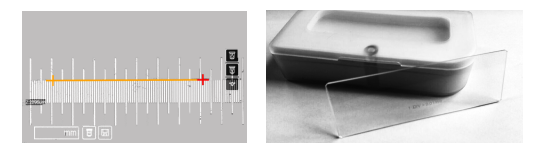

仪器标配微观刻度尺,APP软件中支持用户自定标功能,当测量数据产生偏差后可自行校准,无需返修。



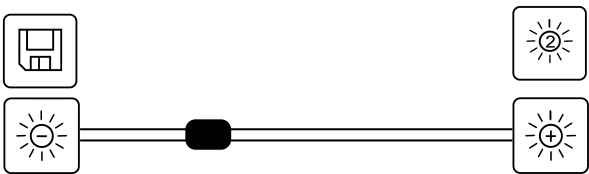

三、根据不同版辊预先设定不同的拍摄亮度


不同的版辊表面颜色相差很多,对光的吸收也不同,如凹印版辊表面电镀,陶瓷网纹辊表面喷涂黑色陶瓷,为了到达很好的观测效果软件支持用户自己预值几种不同的曝光数据。



四、一键式拍摄及WORD测量数据生成

  image.png          自动生成PDF检测报告单,方便数据归档。

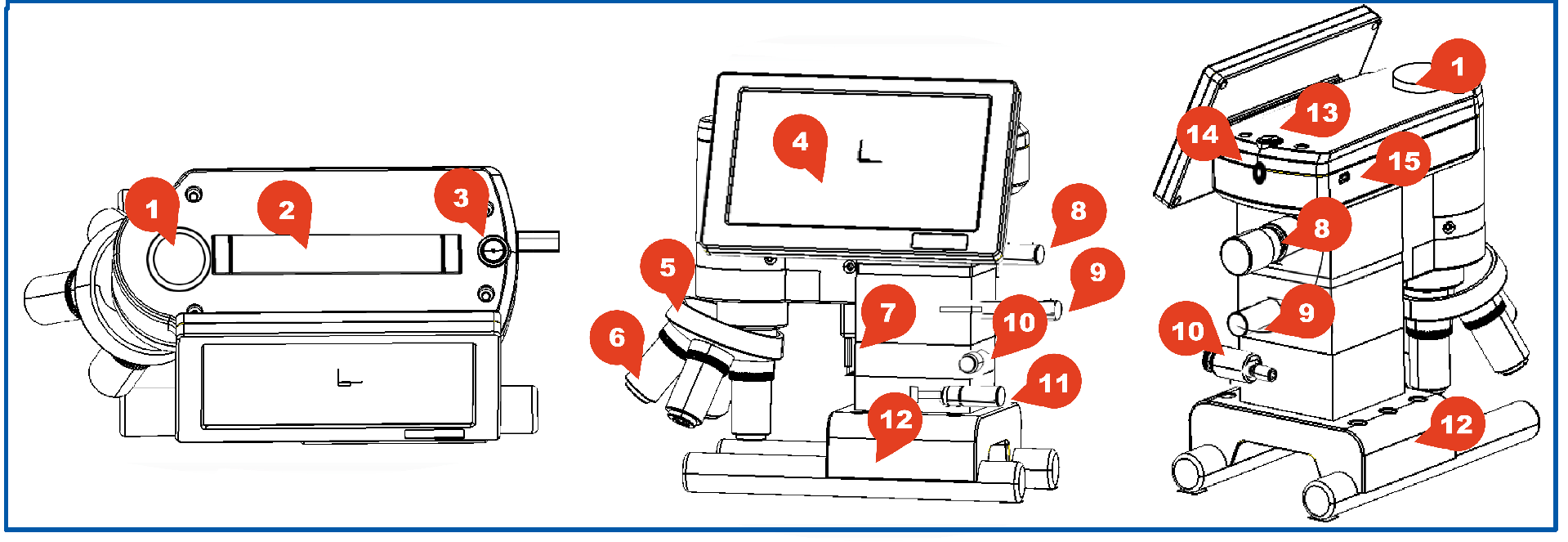

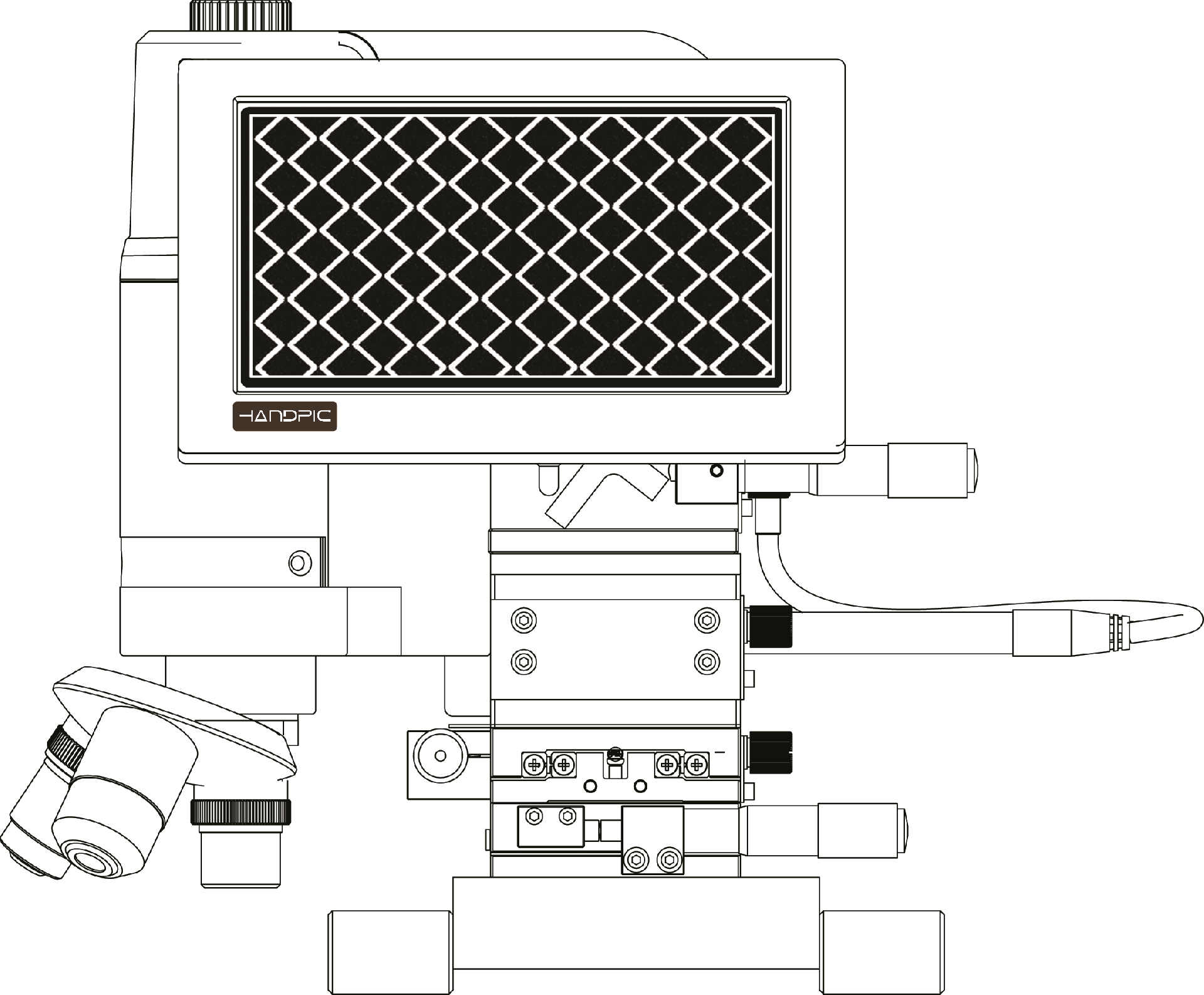

仪器结构:


1:图像角度调节旋钮

2:仪器把手

3:仪器电源开关

4:高清触摸屏

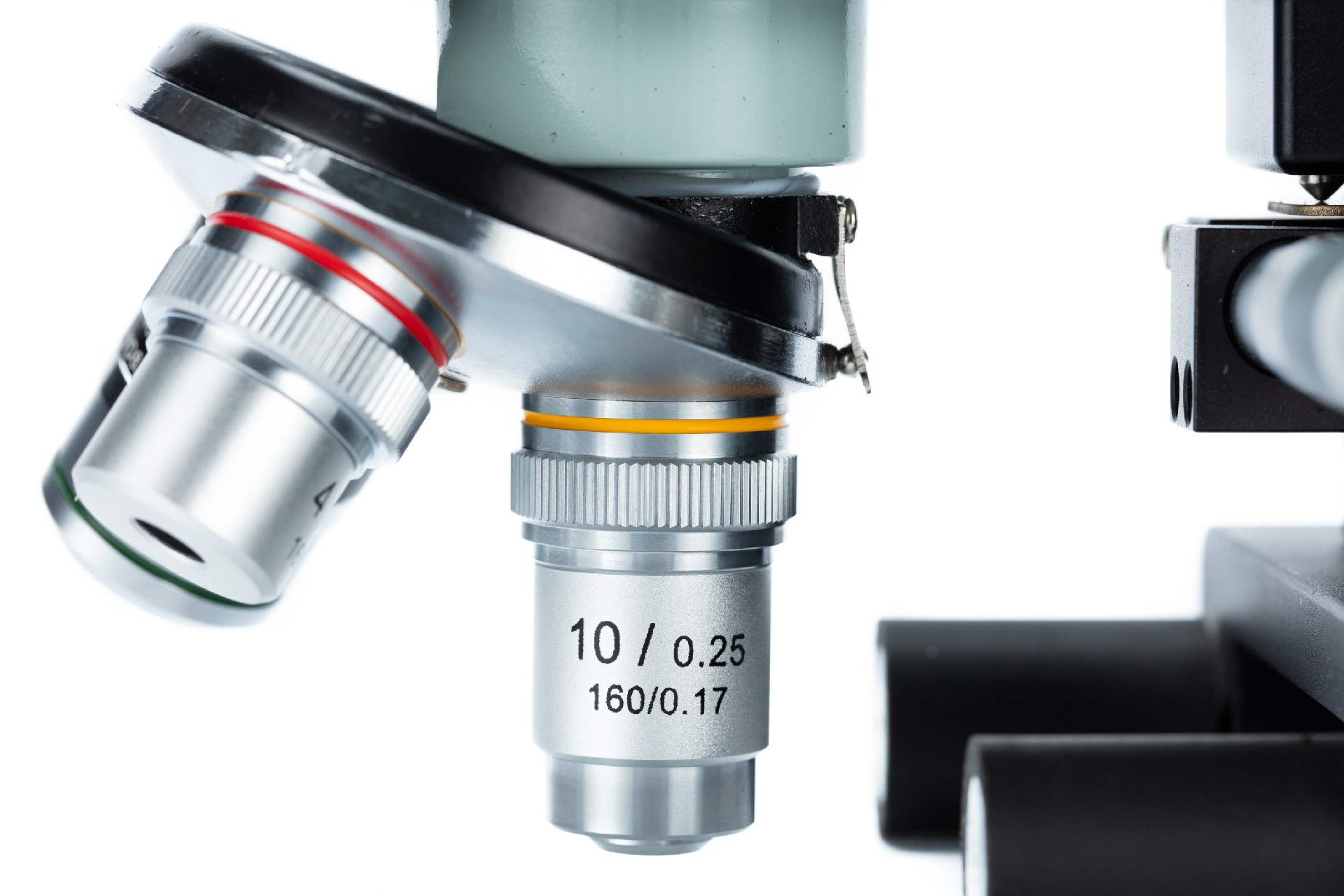

5:镜头旋转器

6:4X10X20X镜头

7:深度传感器

8:手动聚焦旋钮

9:电动聚焦旋钮

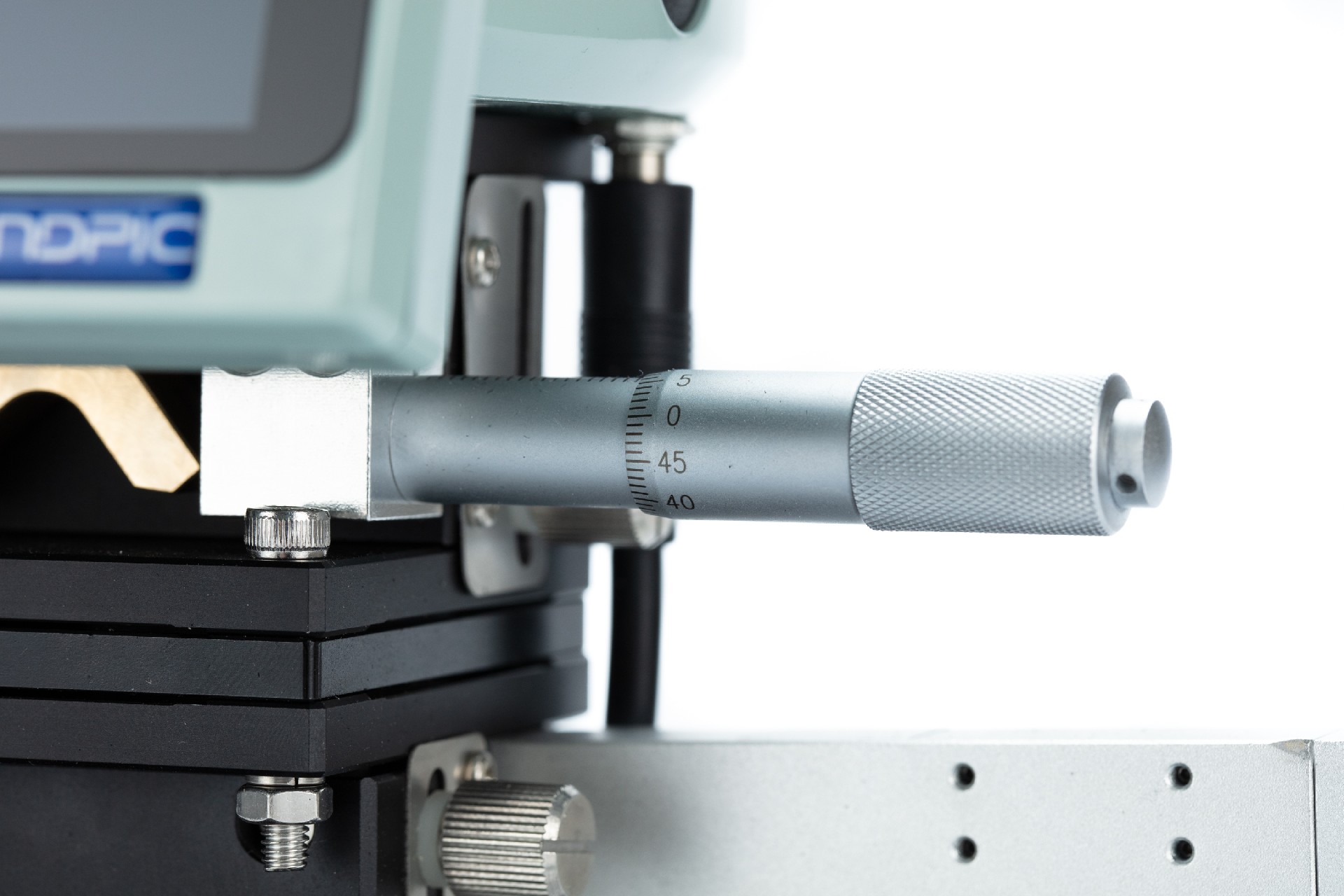

10:Y方向移动

11:X方向移动旋钮

12:滚筒支架

13:仪器上面板

14:充电接口

15:USB接口



技术指标:

传光芯片:

CMOS 130万像素黑白

照明光源:

同轴光

操作系统:

安卓5.0

显示屏幕:

6寸、720P液晶触摸屏幕

   头:

4X镜头 10X镜头 20X镜头

电池容量:

DC 5V 、5000mAh

数据接口:

Micro USB v2.0 WIFI

机身内存

2GB ROM

存储空间:

8GB

电力消耗:

连续拍摄工作3小时

仪器尺寸:

300X123X220mm(长宽高)

仪器重量:

主机重量约1200克

深度量程:

4MM

测量精度:

XY :+/- 0.5μm Z:+/- 1μm

滚筒支架:

球形结构

可测量版辊直径

100MM-500MM

移动平台:

XYZ最大移动范围20MM

操作方式:

鼠标、红外遥控

操作温度:

5度-35度

储存温度:

-20度-50度

图像格式:

BMP

图像尺寸:

1280X720像素







该仪器其他行业应用:



柔印板材网点测量






学校教学


无纺布纤维尺寸测量


传光芯片:

CMOS 130万像素黑白

照明光源:

同轴光

操作系统:

安卓5.0

显示屏幕:

6寸、720P液晶触摸屏幕

   头:

4X镜头 10X镜头 20X镜头

电池容量:

DC 5V 、5000mAh

数据接口:

Micro USB v2.0 WIFI

机身内存

2GB ROM

存储空间:

8GB

电力消耗:

连续拍摄工作3小时

仪器尺寸:

300X123X220mm(长宽高)

仪器重量:

主机重量约1200克

深度量程:

4MM

测量精度:

XY :+/- 0.5μm Z:+/- 1μm

滚筒支架:

球形结构

可测量版辊直径

100MM-500MM

移动平台:

XYZ最大移动范围20MM

操作方式:

鼠标、红外遥控

操作温度:

5度-35度

储存温度:

-20度-50度

图像格式:

BMP

图像尺寸:

1280X720像素





感光芯片

CMOS 130万像素黑白

操作系统

安卓5.0



4X镜头 10X镜头 20X镜头

数据接口

Micro USB v2.0 WIFI

存储空间

8GB

仪器尺寸

300X123X220mm(长宽高)

深度量程

4MM

滚筒支架

球形结构

移动平台

XYZ最大移动范围20MM

操作温度

5度-35度

图像格式

BMP

照明光源

同轴光

显示屏幕

6寸、720P液晶触摸屏幕

电池容量

DC 5V 、5000mAh

机身内存

2GB ROM

电力消耗

连续拍摄工作3小时

仪器重量

主机重量约1200克

测量精度

XY :+/- 0.5μm Z:+/- 1μm

可测量版辊直径

100MM-500MM

操作方式

鼠标、红外遥控

储存温度

-20度-50度

图像尺寸

1280X720像素















感光芯片

CMOS 130万像素黑白

照明光源

同轴光

操作系统

安卓5.0

显示屏幕

6寸、720P液晶触摸屏幕



4X镜头 10X镜头 20X镜头

电池容量

DC 5V 、5000mAh

数据接口

Micro USB v2.0 WIFI

机身内存

2GB ROM

存储空间

8GB

电力消耗

连续拍摄工作3小时

仪器尺寸

300X123X220mm(长宽高)

仪器重量

主机重量约1200克

深度量程

4MM

测量精度

XY :+/- 0.5μm Z:+/- 1μm

滚筒支架

球形结构

可测量版辊直径

100MM-500MM

移动平台

XYZ最大移动范围20MM

操作方式

鼠标、红外遥控

操作温度

5度-35度

储存温度

-20度-50度

图像格式

BMP

图像尺寸

1280X720像素


















直线测量功能图标


角度测量功能图标


面积测量功能图标


平行线测量功能图标


点到线垂直测量功能图标


三点圆测量功能图标



测量功能

提供6种常用的测量工具,可精准测量网穴的长度,角度,面积等数据,如直线测量、角度测量、面积测量、平行线测量、点到线垂直测量、三点圆测量。

支持自标定功能

仪器标配微观刻度尺,APP软件中支持用户自定标功能,当测量数据产生偏差后可自行校准,无需返修。



根据不同版辊预先设定不同的拍摄亮度

不同的版辊表面颜色相差很多,对光的吸收也不同,如凹印版辊表面电镀,陶瓷网纹辊表面喷涂黑色陶瓷,为了到达很好的观测效果软件支持用户自己预值几种不同的曝光数据。



一键式拍摄及WORD测量数据生成

自动生成PDF检测报告单,方便数据归档。









手持式一体化设计,设备体积小巧,方便携带。

安卓系统,无需接外接电脑及电源即可进行测量分析。

7英寸高清触摸屏,测量操作全部通过简单的触摸完成。

高分辨率光学镜头,最高800倍有效光学放大倍率。

准确到微米级的长度、角度、面积等测量功能。

一键式储存,存储图片回放功能、可将图片及测量数据图片同时保存。

内置可蓄电电池,可以连续工作3小时以上。

精细电动聚焦调节。



手持式一体化设计,设备体积小巧,方便携带。

安卓系统,无需接外接电脑及电源即可进行测量分析。

7英寸高清触摸屏,测量操作全部通过简单的触摸完成。

高分辨率光学镜头,最高800倍有效光学放大倍率。

准确到微米级的长度、角度、面积等测量功能。

一键式储存,存储图片回放功能、可将图片及测量数据图片同时保存。

内置可蓄电电池,可以连续工作3小时以上。

精细电动聚焦调节。
